1. Vận hành máy phát điện đơn giản

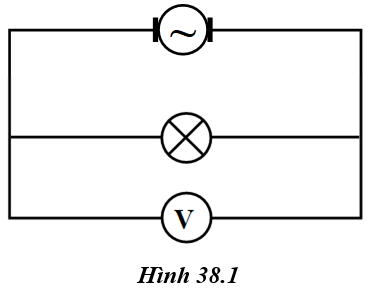

- Vẽ sơ đồ thí nghiệm ở Hình 38.1 trong đó kí hiệu sơ đồ của máy phát điện là:

Câu 1:

Khi máy quay càng nhanh thì hiệu điện thế ở hai đầu dây ra của máy càng lớn. Hiệu điện thế lớn nhất đạt được là 6V

Câu 2:

Khi đổi chiều quay của máy thì đèn vẫn sáng và vôn kế vẫn quay.

2. Vận hành máy biến thế

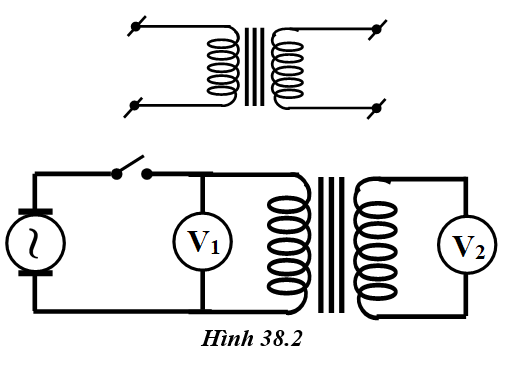

- Vẽ sơ đồ thí nghiệm ở hình 38.2 trong đó kí hiệu sơ đồ của máy biến thế là:

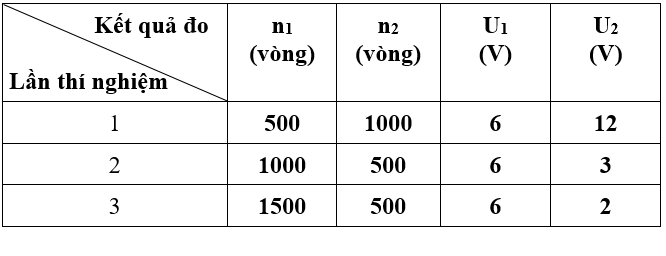

BẢNG 1

Câu 3:

Quan hệ giữa số đo hiệu điện thế ở hai đầu cuộn dây cuả máy biến thế và số vòng của các cuộn dây:

Số đo hiệu điện thế ở hai đầu cuộn dây của máy biến thế và số vòng của các cuộn dây có liên quan với nhau theo công thức:

/ = /

Kết quả này với kết quả thu được ở bài 37 phù hợp.
