Câu 4:

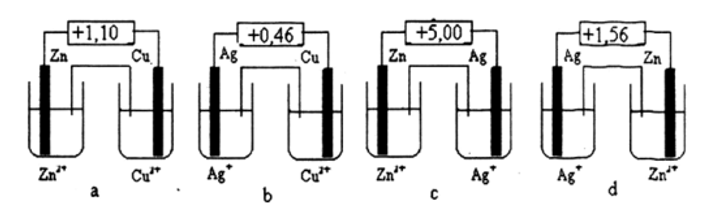

Dưới đây là hình vẽ của 4 sơ đồ pin điện hóa chuẩn. Hãy cho biết sơ đồ nào được vẽ và chú thích đúng, sai. Đề nghị sửa lại những chỗ sai.

Cho biết (/Ag) = +0,80 V

(/Cu) = +0,34 V

(/Zn) = -0,76 V

Lời giải:

1) Sơ đồ (a) vẽ đúng, suất điện động chuẩn của pin ghi đúng

2) Sơ đồ (b) vẽ sai, suất điện động chuẩn của pin ghi đúng

3) Sơ đồ (c) vẽ đúng, suất điện động chuẩn của pin ghi sai

4) Sơ đồ (d) vẽ sai, suất điện động chuẩn của pin ghi đúng

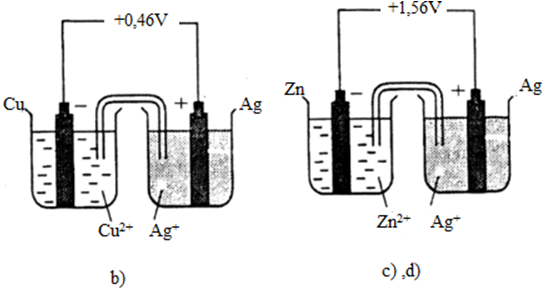

Sửa lại như sau :
